С16-2

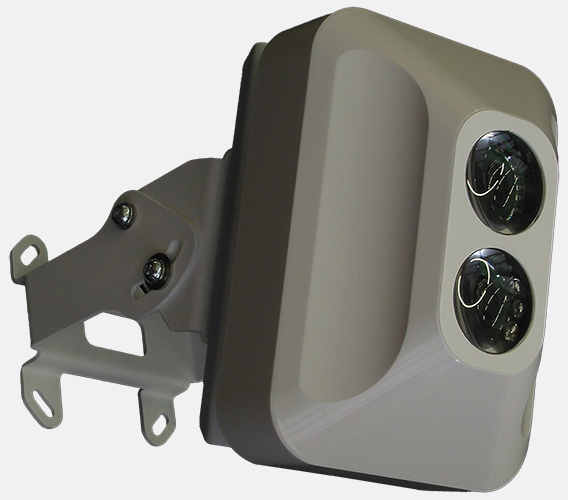

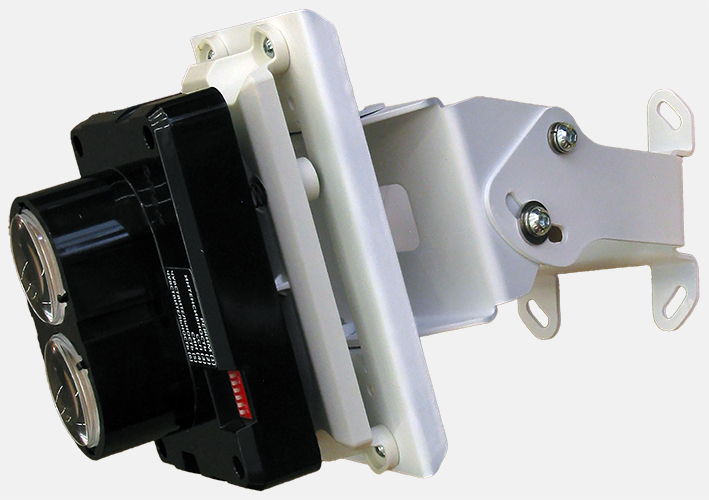

Кронштейн предназначен для расширения возможностей установки компонентов извещателя ИО212-ХХ СПЭК 2216.
Кронштейны С16-2 применяется, когда штатной регулировки оси оптического луча извещателя недостаточно, а также, если необходимо закрепить компоненты извещателя на перекрытии с обеспечением необходимого расстояния от оптической оси луча до перекрытия.

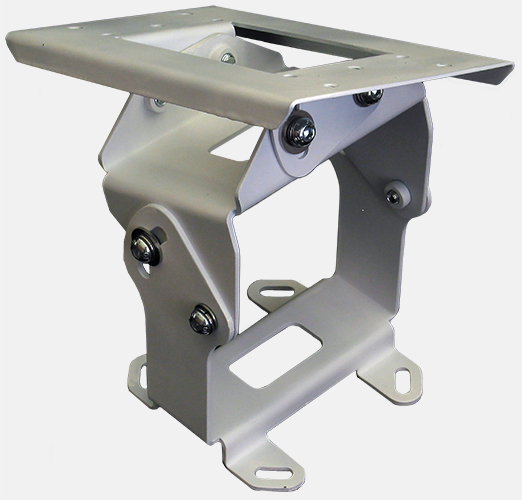

Кронштейн С16 предназначен для установки на плоской поверхности (стену или потолок) и позволяет изменять направление оптической оси в двух взаимно перпендикулярных направлениях.
Комплект поставки:
Кронштейн С16-1 в сборе - 1 шт.
Крепёжный комплект №1 - 1 комплект
Крепёжный комплект №2 - 1 комплект
Крепёжный комплект №3 - 1 комплект
Крепёжный комплект №4 - 1 комплект
Перечень дополнительных комплектов крепежа
| Наименование | Состав комплекта | Назначение | ||
| наименование | кол. | |||
| ДКЯГ.305651.001 | Комплект крепёжный №1 | Винт М4 x 8 A2 DIN 7380 | 4 | Крепление оптико-электронного блока к кронштейну |
| ДКЯГ.305651.002 | Комплект крепёжный №2 | Болт М4 x 10 A2 DIN 912 | 2 | Крепление отражателя 10 x 10 см к кронштейну |
| ДКЯГ.305651.003 | Комплект крепёжный №3 | Саморез Art. 88200 F RST 4 x 8 | 4 | Крепление отражателя 20 x 20 см к кронштейну |
| ДКЯГ.305651.004 | Комплект крепёжный №4 |
Дюбель NAT 8 x 40 SORMAT |
4
|
Крепление кронштейна к несущей плоской поверхности |
|
Шуруп универсальный |
4 |
|||
